Sprievodca inteligentným nabíjaním telefónu: Ako funguje inteligentné nabíjanie

Váš telefón leží na nočnom stolíku, pripojený k bezdrôtovej nabíjacej podložke, zatiaľ čo sieťový adaptér s označením 30W vedľa neho jemne svieti. Môže sa zdať, že telefón prijíma stály prúd energie, ale moderná inteligentná nabíjačka funguje oveľa sofistikovanejšie. Identifikuje zariadenie, dohodne sa na vhodnom elektrickom profile, prispôsobuje dodávku energie podľa stavu batérie a reaguje na teplotu a podmienky nabíjania.

Vďaka tomu je inteligentná nabíjačka na telefón viac než len výkonný napájací adaptér. Je to kombinácia nabíjačky a zariadenia, ktoré spolu komunikujú prostredníctvom riadiaceho protokolu, pričom medzi bežné systémy patrí USB Power Delivery, Quick Charge a PPS. Dôležitou otázkou nie je len to, koľko wattov je uvedených na obale. Ide o to, či dokážu nabíjačka, telefón, kábel a systém správy batérie bezpečne komunikovať.

Obsah

• Čo skutočne robí inteligentná nabíjačka pre váš telefón
• Ako funguje rozpoznávanie inteligentného čipu medzi nabíjačkou a telefónom
  • Štyri fázy „handshake“ (nadviazania spojenia)
• Nabíjacia krivka a prečo je výkon (watty) zavádzajúci
  • Užitočný spôsob čítania krivky
• Kontrola kompatibility telefónov, káblov a protokolov
  • Zosúlaďte tri časti
  • Čo sa stane pri viacerých zariadeniach
• Správne čítanie stavových LED indikátorov
  • Praktický dekodér
• Bezpečnosť nočného nabíjania a riziko falzifikátov
  • Ako preveriť neznámu nabíjačku
• Výber a používanie inteligentnej nabíjačky s istotou
  • Použite tento postup pri nákupe
  • Ochranné vrstvy, ktoré treba hľadať

Čo skutočne robí inteligentná nabíjačka pre váš telefón

Základný adaptér poskytuje prednastavený výkon. Inteligentná nabíjačka pridáva riadiacu vrstvu. Jej vstavaný čip komunikuje s telefónom skôr, než začne prúdiť podstatná energia, a následne nepretržite spravuje reláciu počas nabíjania batérie.

Predstavte si nabíjačku ako opatrného čašníka, nie ako naplno pustený kohútik. Nabíjačka ponúkne možnosti napájania, ktoré dokáže poskytnúť. Telefón si vyberie to, čo vie prijať. Nabíjačka potom dodá dohodnuté napätie a prúd namiesto toho, aby do zariadenia násilne tlačila svoj maximálny výkon.

Táto konverzácia plní tri praktické úlohy:

• Identifikácia zariadenia: Nabíjačka a telefón rozpoznajú, čo obe strany podporujú.
• Vyjednávanie o napájaní: Vyberú bezpečnú kombináciu napätia a prúdu.
• Priebežné prispôsobovanie: Systém reaguje na úroveň nabitia batérie, teplotu, možnosti kábla a limity nabíjania.

Logika je obsiahnutá v sieťovom adaptéri aj v telefóne. USB Power Delivery je najbližšie k široko univerzálnemu štandardu rýchleho nabíjania a jeho najnovšia revízia podporuje až 240 W, hoci adaptéry pre telefóny bežne pracujú v rozmedzí 20 W až 100 W. Vysvetlenie USB Power Delivery prostredníctvom moderných štandardov rýchleho nabíjania ukazuje, prečo telefón odoberá len taký výkon, ktorý vie bezpečne prijať, ak zariadenie a nabíjačka správne implementujú protokol.

100W USB-PD nabíjačka preto nepošle do telefónu automaticky 100 W. Telefón si môže vyžiadať oveľa nižší profil a nabíjačka túto požiadavku splní. To je dôvod, prečo jeden adaptér často poslúži pre telefón, tablet aj notebook bez toho, aby každé pripojené zariadenie považoval za zariadenie vyžadujúce rovnaký výkon.

Praktické pravidlo: Kupujte výkon pre užitočnú rezervu, ale nabíjačku posudzujte podľa podpory protokolov, ochranných funkcií a kompatibility káblov.

„Handshake“ vysvetľuje, ako si nabíjačka volí bezpečný počiatočný bod. Nabíjacia krivka vysvetľuje, prečo sa skutočný výkon telefónu neskôr mení, aj keď zostáva pripojená tá istá nabíjačka.

Ako funguje rozpoznávanie inteligentného čipu medzi nabíjačkou a telefónom

USB Power Delivery uľahčuje pochopenie výmeny údajov, pretože nabíjanie vníma ako štruktúrovanú konverzáciu. Nabíjačka je zdroj, zatiaľ čo telefón je prijímač, teda zariadenie prijímajúce energiu.

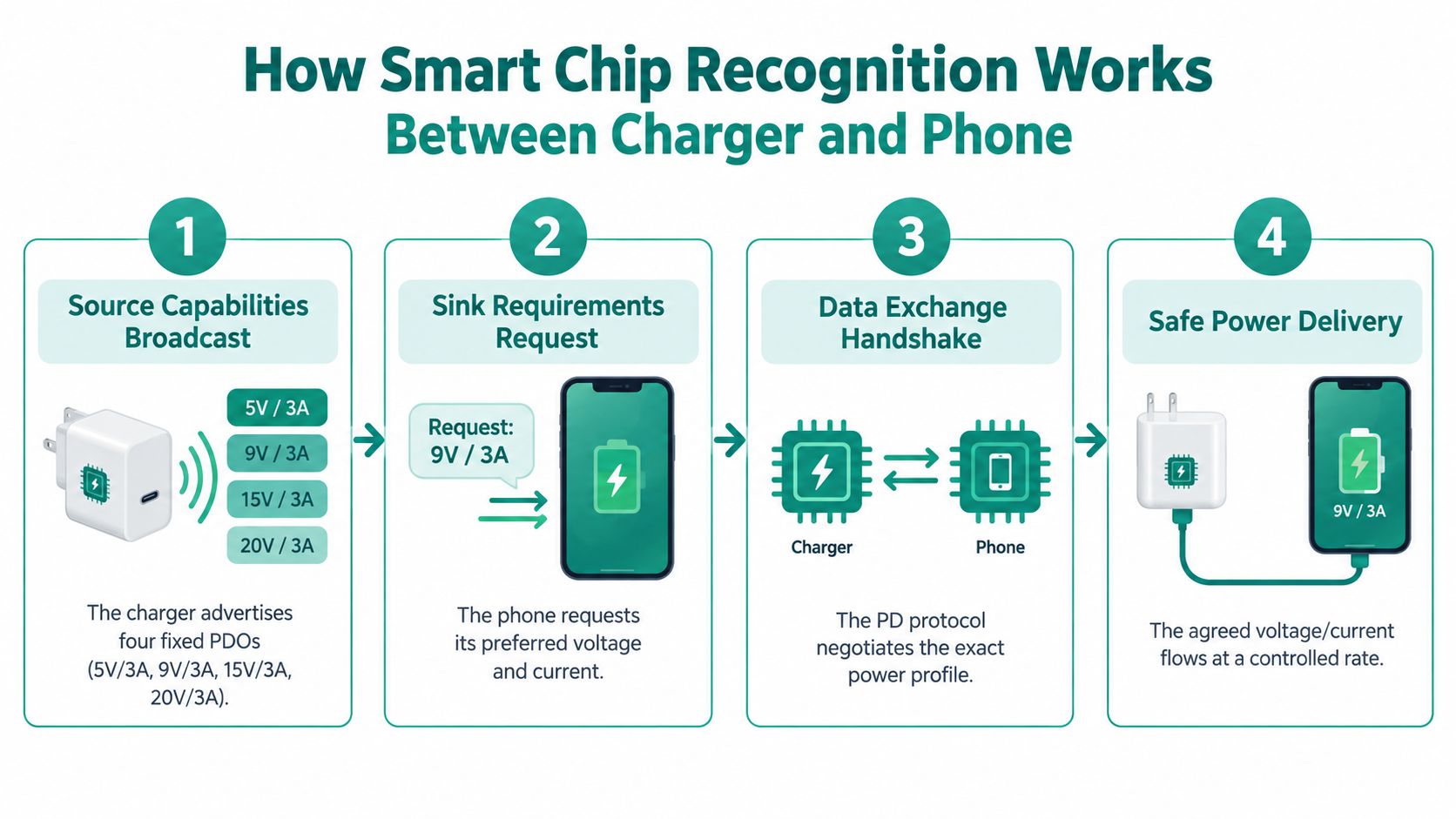

Štyri fázy „handshake“ (nadviazania spojenia)

1. Nabíjačka ohlási svoje možnosti.
   Odošle správu o možnostiach zdroja (Source Capabilities), v ktorej uvedie zoznam podporovaných výkonových profilov. Nabíjačka môže inzerovať pevné PDO (Power Data Objects), ako napríklad 5V/3A, 9V/3A, 15V/2A a 20V/1.5A, spolu s voliteľnými rozsahmi PPS. PDO je opis kombinácie napätia a prúdu, ktorú nabíjačka dokáže poskytnúť.
2. Telefón vyberie vhodnú požiadavku.
   Telefón si prečíta tento zoznam a vyberie si profil, ktorý jeho nabíjací obvod (IC) a batéria dokážu prijať. Telefón strednej triedy môže zvoliť 9 V, zatiaľ čo kompatibilné vlajkové zariadenie môže požiadať o nastaviteľný 11V PPS profil. Presná voľba závisí od konštrukcie telefónu, stavu batérie, teploty a softvéru.
3. Nabíjačka prijme zmluvu.
   Potom, čo telefón odošle svoju požiadavku, nabíjačka odpovie správou o prijatí (Accept). Následne prepne svoj výstup na dohodnutý profil. Kým nie je táto výmena dokončená, nabíjačka neskočí na svoje najvyššie inzerované napätie.
4. Zariadenia spolu naďalej komunikujú.
   Zmluva nemusí byť nutne koncom konverzácie. Ďalšie správy môžu zohľadňovať tepelnú rezervu, prúdovú zaťažiteľnosť kábla a meniaci sa stav batérie. Telefón môže požiadať o menej energie, keď teplota stúpa alebo keď sa batéria blíži k plnému nabitiu.

Systém podporuje aj výmenu úloh. Vo vhodnom usporiadaní USB-C môže notebook alebo príslušenstvo vyžiadať energiu od telefónu namiesto toho, aby ju telefón prijímal. To je jeden z dôvodov, prečo môže byť nabíjanie cez USB-C flexibilnejšie než staršie adaptéry s pevným výstupom.

Vyjednaný profil tiež vysvetľuje, prečo aplikácia na nabíjanie môže zobrazovať meniaci sa výkon. Telefón môže začať blízko svojho povoleného maxima, so zvyšujúcou sa teplotou znížiť prúd a pri dosiahnutí vysokej úrovne nabitia opäť znížiť prísun energie. Nabíjačka nezlyháva, keď číslo klesá. Nasleduje meniacu sa požiadavku zariadenia.

Správne implementovaná USB-PD nabíjačka pomáha predchádzať použitiu nevhodného napätia len preto, že adaptér má vyšší maximálny výkon. Táto ochrana závisí od skutočnej implementácie protokolu, vhodného kábla a fungujúceho hardvéru na oboch stranách.

Nasledujúce video ponúka vizuálne vysvetlenie nabíjacej výmeny a príslušného hardvéru.

Nabíjacia krivka a prečo je výkon (watty) zavádzajúci

Špičkový výkon nabíjačky vám hovorí o hornom limite zmluvy o napájaní, nie o priebehu počas celého nabíjania. Rýchle nabíjanie zvyčajne začína agresívne a potom sa spomalí, keď sa batéria blíži k vyššiemu stavu nabitia.

Prvá fáza je vysokovýkonná časť. Pri nízkej alebo strednej úrovni nabitia môže telefón akceptovať značný prúd, pretože je tu väčšia tepelná a chemická rezerva. 65W adaptér môže časť relácie dodávať výkon blízky svojej povolenej úrovni, ale len ak to podporuje telefón, kábel, protokol a interný nabíjací systém.

Druhá fáza má klesajúcu tendenciu. Telefón môže udržiavať napätie a zároveň znižovať prúd, aby sa zvládlo teplo a zaťaženie batérie. Posledná fáza je ešte pomalšia, pretože systém musí pristupovať k hornému limitu napätia batérie opatrne namiesto toho, aby pokračoval v tlačení maximálneho prúdu.

Vysvetlenie správania sa rýchleho nabíjania spoločnosti Belkin opisuje, prečo bežné systémy ako USB-PD a Quick Charge môžu ponúkať vysoký výstup, zatiaľ čo výkon v reálnom svete zostáva obmedzený nabíjacím kontrolérom telefónu, chémiou batérie a odvádzaním tepla.

Užitočný spôsob čítania krivky

25W adaptér nezaručuje 25 W počas celej relácie, rovnako ako 100W adaptér neurobí to, že by sa každý kompatibilný telefón nabíjal výkonom 100 W. Telefón nastavuje praktický strop a nabíjacia krivka určuje, ako dlho tento strop trvá.

Tepelná kontrola je kľúčová. Keď sa telefón zahreje, jeho softvér a nabíjací čip môžu znížiť výkon, aj keď adaptér zostáva chladný. Teplý telefón pod vankúšom, na priamom slnku alebo v hrubom obale sa môže spomaliť rýchlejšie než ten istý telefón na otvorenom stole.

Najrýchlejšia nabíjačka je tá, ktorá udržiava vhodnú úroveň výkonu bez vytvárania nadmerného tepla. Špičkový výkon je len jednou časťou tejto rovnováhy.

Posledná časť nabíjania sa často javí neúmerne pomalá, pretože telefón uprednostňuje kontrolované napätie a životnosť batérie pred rýchlosťou. Toto správanie je funkciou ochranného nabíjacieho systému, nie dôkazom toho, že inteligentná nabíjačka prestala fungovať.

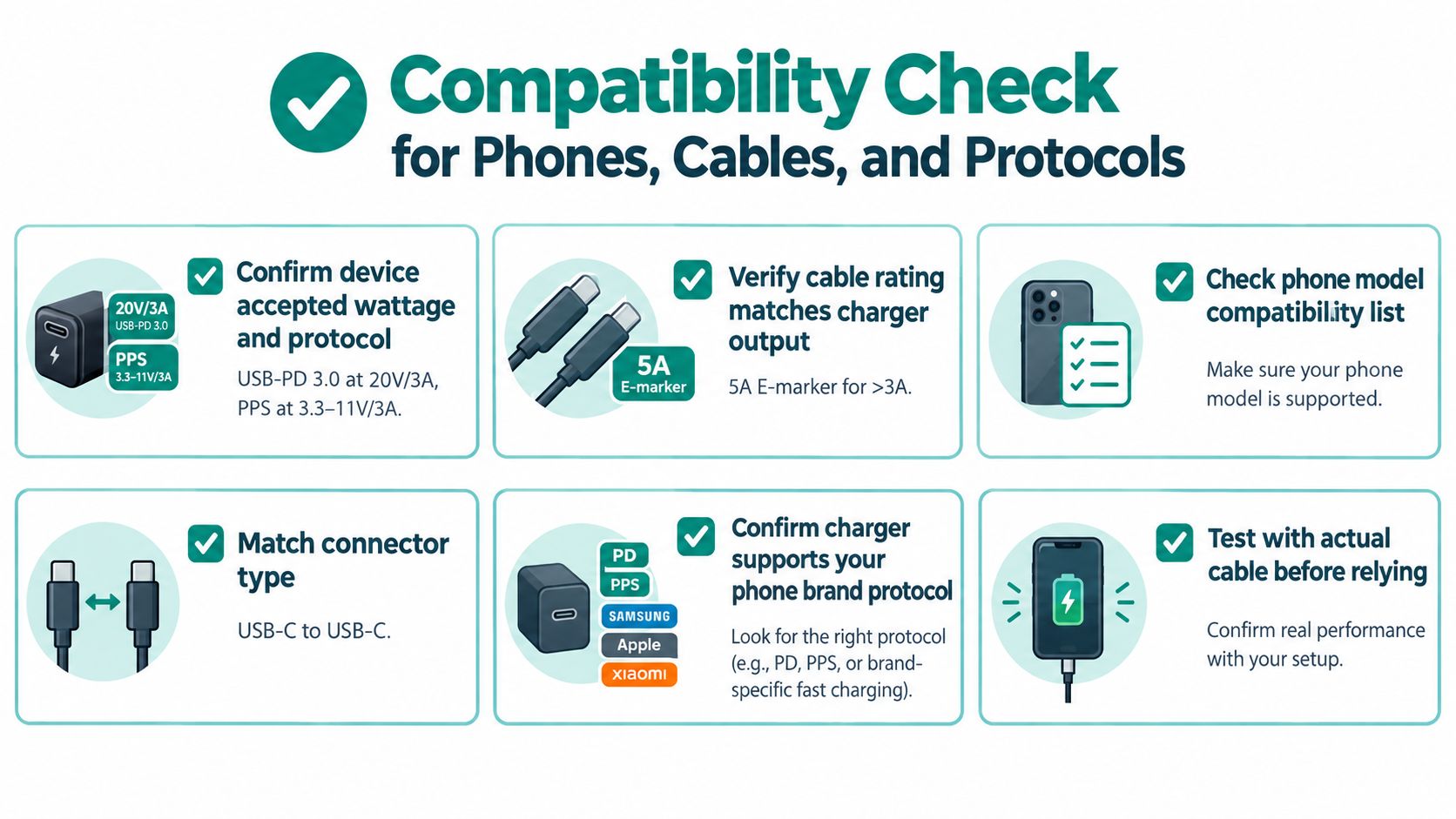

Kontrola kompatibility telefónov, káblov a protokolov

Kompatibilita začína telefónom, nie škatuľou od nabíjačky. V špecifikáciách zariadenia nájdite akceptovaný vstupný výkon a podporované protokoly, potom tieto údaje porovnajte s adaptérom a káblom.

Telefón, ktorý podporuje USB-PD, sa môže normálne nabíjať z USB-PD adaptéra, ale proprietárny systém ako VOOC alebo Warp môže pre svoj najvyšší inzerovaný režim vyžadovať vlastnú kompatibilnú nabíjačku a kábel. Ak nabíjačka a telefón zdieľajú iba základný profil, pripojenie môže bez upozornenia klesnúť na najnižšiu spoločnú rýchlosť.

Zosúlaďte tri časti

1. Skontrolujte požiadavky telefónu na vstup.
Hľadajte USB-PD, PPS, Quick Charge alebo systém špecifický pre výrobcu. Špecifikácia môže uvádzať USB-PD 3.0 pri 20V/3A, PPS pri 25W alebo iný podporovaný profil.

2. Prečítajte si štítok nabíjačky.
Skontrolujte výstupné profily vytlačené na adaptéri, nielen veľké číslo výkonu. Nabíjačka s označením 65W môže tento výkon poskytovať cez jeden port, zdieľať ho medzi portami alebo ho vyhradiť pre konkrétnu kombináciu napätia a prúdu.

3. Skontrolujte kábel.
Štandardný 3A kábel môže podporovať bežné usporiadanie rýchleho nabíjania, zatiaľ čo nabíjanie vyšším výkonom môže vyžadovať 5A elektronicky označený kábel. Na vytlačenom údaji kábla záleží, pretože dva káble s identickými USB-C konektormi môžu mať veľmi odlišné prúdové limity.

4. Otestujte kompletnú zostavu.
Použite obrazovku batérie telefónu alebo dôveryhodný merač výkonu, aby ste zistili, či sa objaví očakávaný režim nabíjania. Časová skúška v reálnom svete môže odhaliť úzke hrdlo, ktoré etikety produktov nezviditeľňujú.

Čo sa stane pri viacerých zariadeniach

GaN nabíjačka môže napájať notebook, tablet aj slúchadlá z jedného adaptéra, ale jej kontrolér musí prerozdeliť výkon medzi porty. Schopný viacportový model dokáže toto prerozdelenie upraviť, keď sa zariadenia pripájajú, odpájajú alebo menia svoje požiadavky.

To neznamená, že každá viacportová nabíjačka dodáva svoje vytlačené maximum do každého portu súčasne. Prečítajte si tabuľku výstupov pre jednotlivé porty a skontrolujte, ako sa adaptér správa, keď je aktívnych viac zariadení. Ak sa notebook začne nabíjať pomaly po pripojení telefónu, nabíjačka pravdepodobne pridelila svoj dostupný výkon nanovo a nejde o poruchu.

Kábel zostáva súčasťou vyjednávania. Nabíjačka a telefón môžu podporovať vysokovýkonný profil, ale kábel s nižším menovitým prúdom môže požiadavku obmedziť alebo spôsobiť, že systém zvolí bezpečnejší a pomalší režim. Zosúladenie telefónu, protokolu, portu a kábla je spoľahlivejšie než výber vyššieho čísla na adaptéri.

Správne čítanie stavových LED indikátorov

LED dióda môže poskytnúť rýchle vizuálne vodítko, ale nie je to univerzálny jazyk. Jedna nabíjačka môže používať zelenú farbu pre plné nabitie, zatiaľ čo iná pre pohotovostný režim alebo dokončený „handshake“. Vždy porovnajte svetlo s manuálom nabíjačky a obrazovkou batérie telefónu.

Bežné konvencie spájajú červenú farbu s nabíjaním alebo vybitou batériou, zelenú s plnou batériou alebo pohotovostným režimom a blikajúce alebo pulzujúce vzory s aktívnym nabíjaním, dokončením alebo chybou. Sprievodca význammi LED diód bežných nabíjačiek vysvetľuje, prečo môže tá istá farba predstavovať rôzne stavy naprieč rôznymi produktmi.

Praktický dekodér

Nepovažujte farebné svetlo za dôkaz rýchleho nabíjania. Červený indikátor sa môže objaviť počas nízkovýkonnej 5V relácie alebo relácie s vyšším výkonom, v závislosti od produktu. Obrazovka batérie telefónu je lepším potvrdením, či je aktívny režim rýchleho nabíjania.

Správanie LED môže byť užitočné aj na menších produktoch nabíjaných cez USB. 3D skladacia knižná LED nočná lampa uvádza nabíjacie napätie 5V/500mA, vstavanú 18650 lítium-iónovú batériu a červený indikátor nabíjania, ktorý pri plnom nabití zhasne. To ilustruje dôležitý rozdiel: LED dióda produktu môže signalizovať dokončenie nabíjania bez toho, aby hlásila vyjednaný profil rýchleho nabíjania.

Ak sa LED dióda správa neočakávane, najskôr skontrolujte najjednoduchšie príčiny. Znova zapojte kábel, skontrolujte konektor, či v ňom nie sú nečistoty, skúste iný funkčný kábel a porovnajte výsledok s upozornením o nabíjaní v telefóne. Svetlo je diagnostická pomôcka, nie certifikačná značka.

Bezpečnosť nočného nabíjania a riziko falzifikátov

Skutočný USB-PD alebo PPS „handshake“ zlepšuje kontrolu, ale neznamená, že každú nabíjačku možno bezpečne nechať bez dozoru. Bezpečnosť protokolu a bezpečnosť produktu sú dve rôzne otázky. Protokol definuje, ako zariadenia vyjednávajú o napájaní. Bezpečnosť produktu závisí od konštrukcie, monitorovania teploty, nadprúdovej ochrany, izolácie, certifikácie a stavu nabíjačky, kábla a telefónu.

Projekt projekt dodržiavania predpisov pre USB nabíjačky na roky 2023–2024 (Health Canada) zistil 1 upozornenie a 17 stiahnutí z trhu medzi testovanými nabíjačkami do zásuvky, pričom nevyhovujúce produkty boli vyhodnotené ako produkty, ktoré by mohli predstavovať nebezpečenstvo pre ľudské zdravie alebo bezpečnosť. Usmernenie Electrical Safety First o rizikách USB nabíjačiek tiež rozlišuje správne vyjednané nabíjanie od rizík spôsobených chybnými káblami, zariadeniami alebo zle vyrobenými produktmi.

Telefón na nočnom stolíku môže stráviť väčšinu dlhého nabíjania vo fáze zníženého výkonu po úvodnom rýchlejšom období. To však neodstraňuje riziko tepla. Prúdenie vzduchu je dôležité, preto nenabíjajte telefón pod posteľnou bielizňou, v taške alebo proti materiálom, ktoré zachytávajú teplo.

Kontrola cez noc: Používajte originálnu nabíjačku a kábel so správnymi parametrami, telefón nechajte nezakrytý na tvrdom povrchu a nespoliehajte sa len na LED indikátor, že je zostava bezpečná.

Oficiálne bezpečnostné usmernenia pre lítium-iónové batérie uvádzajú, že väčšina batérií obsahuje ochranu proti prebitiu, ale chybné alebo nekvalitné batérie sa stále môžu pri nabíjaní mimo odporúčaných podmienok prehriať. Usmernenia Kanadského centra pre bezpečnosť a ochranu zdravia pri práci (CCOHS) odporúčajú starostlivý výber a manipuláciu, pretože nesprávna nabíjačka alebo poškodená batéria môžu zvýšiť riziko požiaru. Bezpečnostné usmernenia pre lítiové batérie z MIT upozorňujú, že väčšina lítium-iónových článkov by sa nemala prebíjať nad 4,2 V a sériové batériové moduly vyžadujú vyvažovacie nabíjanie (balance charging), aby bol každý článok monitorovaný.

Ako preveriť neznámu nabíjačku

• Skontrolujte označenia: Hľadajte príslušné certifikačné informácie, ale nepredpokladajte, že vytlačené logo automaticky dokazuje skutočnú zhodu s normami.
• Skontrolujte konštrukciu: Uvoľnené časti, drsné spoje, nezvyčajné teplo, poškodená izolácia alebo silný zápach elektriny sú dôvodom na to, aby ste nabíjačku prestali používať.
• Overte predajcu: Vyhnite sa ponukám, ktoré taja výrobcu, bezpečnostnú dokumentáciu alebo identifikáciu modelu.
• Sledujte správanie v nečinnosti: Nabíjačka, ktorá sa výrazne zahrieva aj bez pripojeného zariadenia, si zaslúži preverenie alebo výmenu.
• Dodržiavajte oficiálne bezpečnostné rady: Usmernenia štátu New York osobitne varujú pred ponechaním lítium-iónových zariadení v nabíjačke počas spánku alebo bez dozoru. Ich tipy pre bezpečné nabíjanie a skladovanie sú obzvlášť relevantné pre nabíjanie cez noc.

Inteligentná nabíjačka s automatickým vypnutím a čipom (Intelligent Auto Unplug Charger with Smart Chip) je uvedená ako kompatibilná so zariadeniami Huawei a zahŕňa identifikáciu pomocou čipu a viditeľné svetlo nabíjania. Tieto funkcie môžu pomôcť pri rýchlej kontrole stavu, ale kupujúci by mali napriek tomu overiť elektrické parametre produktu, podrobnosti o certifikácii, kompatibilitu kábla a vhodnosť pre ich konkrétny telefón.

Výber a sebavedomé používanie inteligentnej nabíjačky

Spoľahlivá zostava na nabíjanie telefónu pochádza zo zladenia viacerých úrovní, nielen z naháňania štítku s najvyšším výkonom. Začnite maximálnymi vstupnými špecifikáciami telefónu, potom vyberte nabíjačku, ktorá podporuje rovnaký protokol, a kábel, ktorý dokáže preniesť požadovaný prúd.

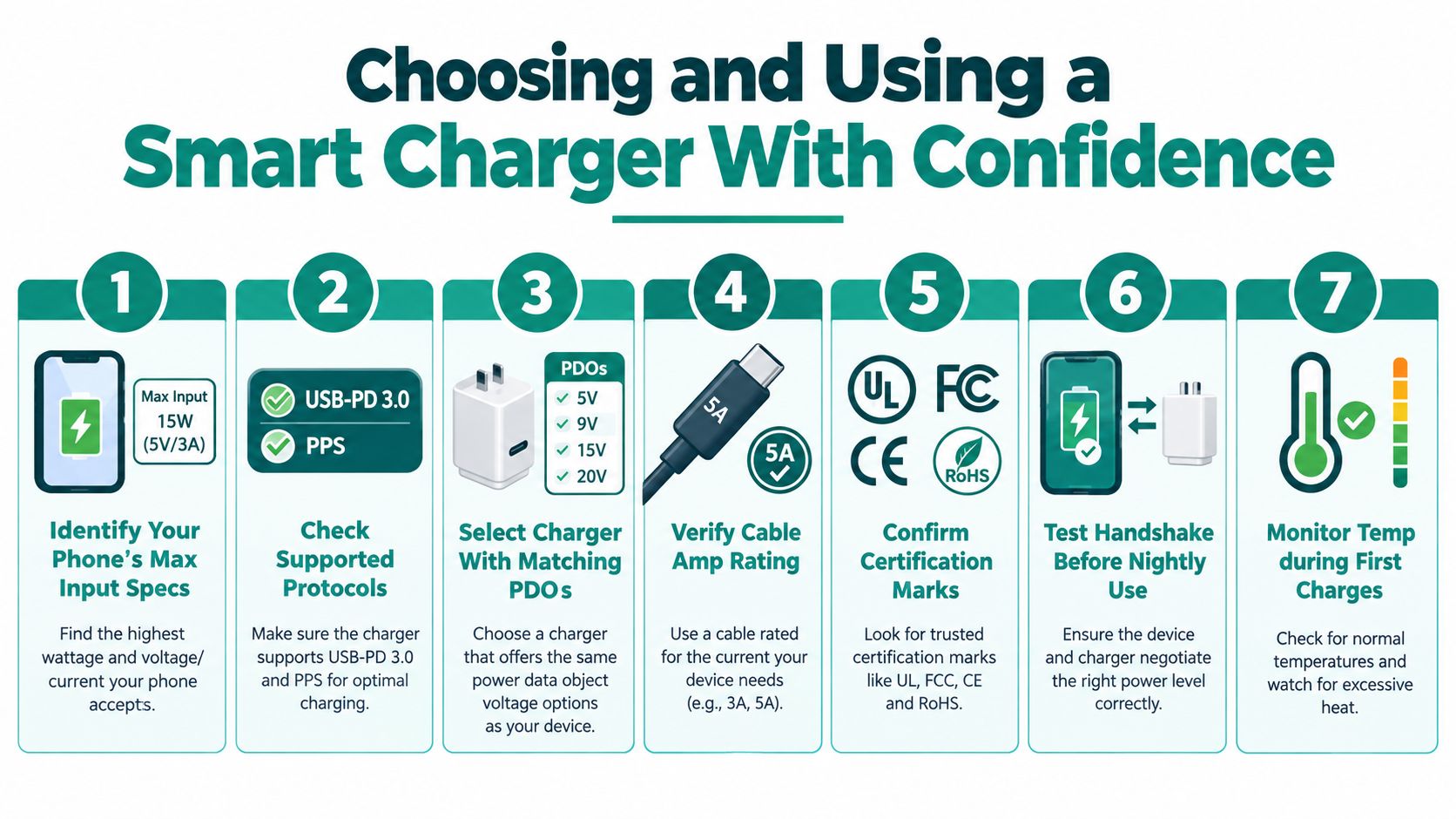

Použite tento postup pri nákupe

1. Identifikujte maximálny vstup telefónu.
   Potvrďte akceptované napätie, prúd a výkon zariadenia. Maximálny výstup nabíjačky neprekoná vlastný limit telefónu.
2. Skontrolujte podporu protokolov.
   Hľadajte USB-PD 3.0 alebo novší, PPS tam, kde je to vhodné, Quick Charge alebo proprietárny systém výrobcu. Telefóny Samsung môžu ťažiť z podpory PPS, zatiaľ čo iné značky môžu závisieť od vlastného štandardu nabíjania.
3. Zvoľte užitočnú rezervu.
   18W adaptér môže vyhovovať telefónu navrhnutému na túto úroveň. Android telefón strednej triedy môže potrebovať adaptér triedy 25W až 45W, zatiaľ čo 65W alebo viac má zmysel len vtedy, keď si to telefón dokáže vyžiadať, alebo keď tá istá nabíjačka bude slúžiť aj väčším zariadeniam.
4. Zlaďte parametre kábla.
   5A kábel s označením E-mark je dôležitý pre podporované vysokovýkonné zostavy. Kábel s nižším hodnotením môže obmedziť pripojenie, aj keď nabíjačka aj telefón deklarujú vyššie hodnoty.
5. Potvrďte bezpečnostné informácie.
   Skontrolujte výrobcu, model, podrobnosti o certifikácii, výstupnú tabuľku a reklamačné podmienky. Dôveryhodný technický list je užitočnejší než výrazné tvrdenie o výkone bez podporných detailov.
6. Otestujte „handshake“ (dohodu zariadení).
   Pripojte telefón, keď má strednú úroveň nabitia batérie, a skontrolujte upozornenie na nabíjanie. Potvrďte, že telefón rozpoznáva očakávaný režim rýchleho nabíjania, namiesto toho, aby ste to predpokladali na základe štítku nabíjačky.
7. Monitorujte prvé nabíjania.
   Sledujte, či sa nabíjačka, koncovky kábla, konektor alebo telefón nezvyčajne nezohrievajú. Sledujte LED indikátor a porovnajte ho so stavom batérie v telefóne. Ak nabíjačka zostáva teplá aj v nečinnosti alebo sa pripojenie opakovane prerušuje, prestaňte ju používať, kým nezistíte príčinu.

Ochranné vrstvy, ktoré treba hľadať

Kvalitná zostava využíva niekoľko kontrol súčasne. Dohoda zariadení (handshake) bráni nabíjačke zvoliť nevhodný vyjednaný profil. Tepelný systém znižuje výkon, keď teplota stúpne. Ochrana proti prepätiu a nadprúdu obmedzuje abnormálne elektrické stavy. LED indikátor a displej telefónu vám poskytujú vizuálnu spätnú väzbu, hoci ani jedno nenahrádza certifikáciu alebo fyzickú kontrolu.

Inteligentná nabíjačka je tiež užitočnejšia, keď je jej správanie predvídateľné. Ak sa telefón rýchlo nabíja pri nízkej úrovni batérie, spomalí sa pri dosiahnutí maxima a zostáva v rozumnom teplotnom rozsahu, meniaci sa výkon zvyčajne odráža bežnú správu batérie. Ak sa však zahrieva, opakovane odpája alebo vykazuje nevysvetliteľný vzorec porúch, berte to ako dôvod na preverenie, nie ako nepohodlie, ktoré možno ignorovať.

Pravidlo: Najprv zlaďte protokol, výkon kupujte kvôli rezerve, nie kvôli „chváleniu sa“, overte si kábel, sledujte LED diódy, telefón nechajte nezakrytý a vyhnite sa nabíjaniu cez noc s necertifikovanou alebo neznámou nabíjačkou.

Inteligentné nabíjanie je zručnosť každodenného overovania, nie jednorazové nákupné rozhodnutie. Čítajte štítky, rozumite dohode medzi zariadeniami, kontrolujte kábel, sledujte krivku nabíjania a používajte stavovú obrazovku telefónu, aby ste potvrdili, čo nabíjačka práve robí.
